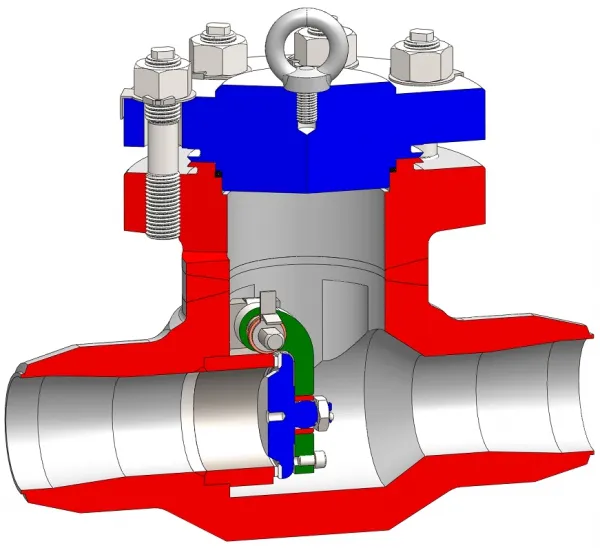

Обратный клапан A43
Обратные клапаны с болтовой крышкой A43, размеры от DN50 до DN300, давление до PN320, рабочая температура до 350°C.
Приложение
- Рабочая среда: радиоактивная вода, водяной пар и все остальные рабочие среды в герметичных и негерметичных зонах атомных электростанций.
- Применение: атомная и химическая промышленность.
- Сейсмостойкость: Класс I, в соответствии с IEC 980, IEEE 382, EN 60068-2-6;
- Класс безопасности: 2-рой, согласно НП-068-05, НП-001-15.
Техническое описание
- Обратнатый клапан А43 имеет болтовая конструкция.
- Корпус, крышка и ведущие части изготовлены из поковок и проката
- Седла корпуса и диска имеют наваренный износостойкий материал.
- Материал диска соответствует стальному корпусу.
- Присоединение осуществляется стыковой сваркой типа «BW» согласно DIN, GOST, ČSN.
- Контроль сварных соединений осуществляется ультразвуковым или рентгеновским анализом.
- Управление клапана A43 автоматическое.
- Испытания клапана А43 проводятся в соответствии со стандартами на арматуру, предназначенную для атомных электростанций, или в соответствии с условиями работы и требованиями заказчика.
- Клапаны A43 могут быть установлены в любом положении, но при установке необходимо соблюдать маркировку (стрелка), указывающую направление движения жидкости (рабочей среды).
- Монолитный диск- – прочность, устойчивость и износостойкость.
- Клапан A43 представляет собой полнопроходную арматуру, обеспечивающую свободное прохождение потока жидкости
