Силфонни вентили А10, А11
Силфонни вентили, A10-спирателен, A11-регулиращ, размери от DN10 до DN40, налягане до PN250, работна температура до 350°C.
Приложение
- Работна среда: радиоактивна вода, водни пари и
- всички други работни среди в херметичните и извънхерметични зони на атомни централи.
- Приложение: атомна и химическа промишленост.
- Сеизмичноустойчивост: I-ви клас, съгласно IEC 980, IEEE 382, EN 60068-2-6;
- Клас на безопасност: 2-ри , съгласно НП-068-05, НП-001-15.
Техническо описание

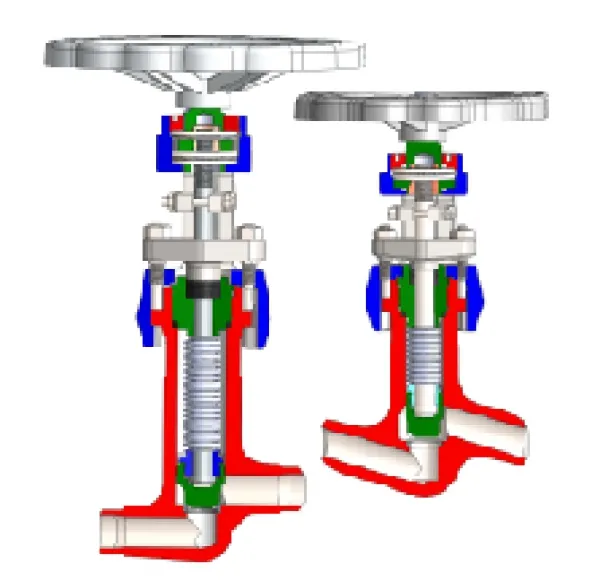

- Силфонните вентилите A10 и A11 са конструирани с монолитен корпус, вътре в който са разположени силфонния възел със затварящия диск и вретеното.
- Корпуса се изработва от изковка, а капака от прецизна отливка.
- Седлата на корпуса и диска са с наварен износоустойчив, твърдосплавен материал.
- Вретеното е от специална високо температурно и киселинно устойчива стомана.
- Присъединяването е с челно заваряване тип „BW” съгласно DIN, GOST, ČSN.
- Контрола на заварените съединения е чрез ренгенов (ултразвуков) анализ.
- Управлението на вентилите A10 и A11 е:
- Ръчно: - с ръчен волан.
- Електромеханично: - с електропривод съгласно изискванията на работните условия и тези на клиента. - Изпитанията на силфонните вентили се осъществяват в съответствие със стандартите за арматура предназначена за атомни централи или според работните условия и изисквания на клиента.
- Вентилите A10 и A11 могат да се монтират във всяко положение, но монтажа трябва да се съобразява с маркировката(стрелка) оказваща посоката на флуида (работна среда).
- При монтаж на вентил, оборудван с ел. привод се съблюдават указаните изисквания за монтаж от производителя на електропривода.
- Ходова гайка с един или два лагера, гарантиращи дългогодишен цикъл на работа без обслужване или ремонт.
- Унифициран дизайн осигуряващ възможността за по-малко разходи за резервни части чрез обединяване на различни типоразмери изковки и отливки.
